利用TransCAD计算路段公交线路复线条数方法介绍

发布时间::2023-08-25

        在公交线网优化中比较关注的一个指标是路段公交线路复线条数,即哪些道路上公交线路比较聚集,可为下一步线网优化提供参考依据。一个城市公交线路那么多,如何在道路上呈现出公交线路复线条数?本文将介绍如何使用TransCAD来制作该指标。

        (1)打开公交线路模型,格式为rts的文件,如图所示。

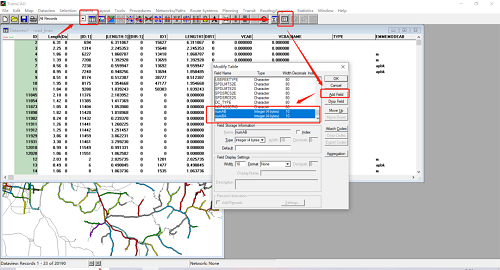

        (2)在道路层的数据列表中,新建两列分别为numAB及numBA,类型为integer,用于存储结果数据。

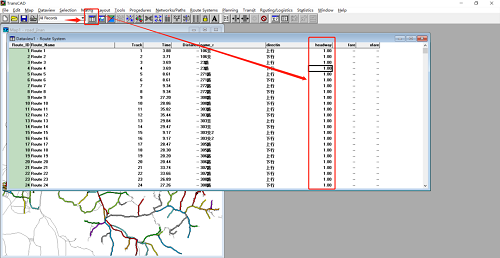

        (3)在公交层数据列表中,选择一列,全部填充为1。

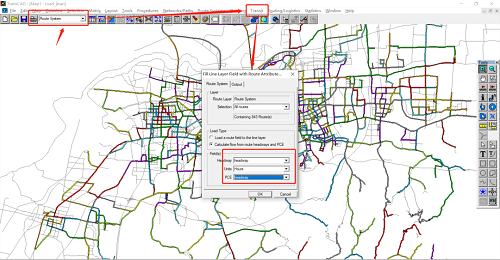

        (4)选择公交层(Route System),在菜单栏中选择Transit,在下拉列表中,选择fill line layer field with route attribute……,即可弹出fill line layer field with route attribute……对话框,如图所示。

        (5)在fill line layer field with route attribute……对话框中,选择Calculate flow from route headway and PCE,在headway后面选择赋值为1的列,units后面选择hours,PCE中也选择赋值为1的列。

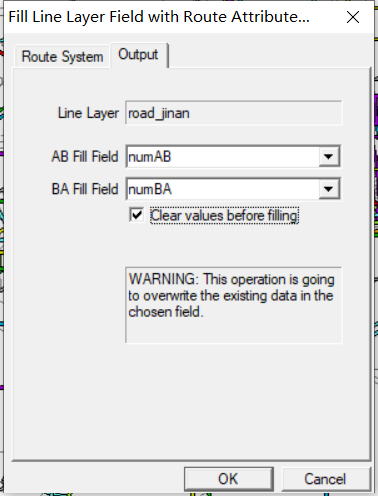

        (6)点击fill line layer field with route attribute……对话框中的Output按钮,在AB Fill Field后面选择numAB,BA Fill Field后面选择numBA,点击OK,即可开始计算。

        (7)待计算完成后,选择道路层,在数据列表中numAB及numBA列中出现的数据,即为道路各方向通过的公交线路条数。

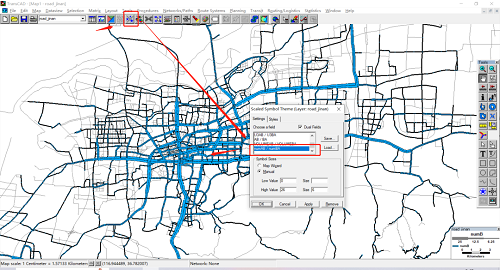

        (8)通过菜单栏中Scaled symbol theme按钮,在Scaled symbol theme对话框中选择numAB及numBA两列,即可在地图中按照不同宽度显示出不同道路上的复线条数分布图。

        通过复线条数分析,可以快速地了解到一个城市在哪些道路上公交线路布设的较多,可为下一步线网的优化提供直观的数据参考。
